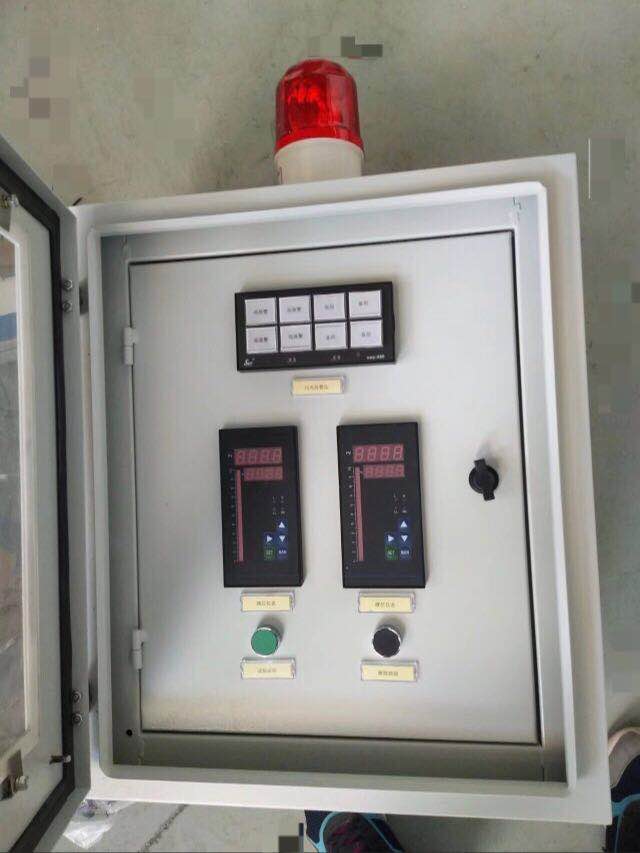

- 產品名稱：儀表控制箱（出口型）
- 瀏覽：
- 添加時間：2015-05-31 14:15:28
- 推薦度：
產品介紹：
一、 防護等級***低要求
室外儀表箱/盤/柜 ：戶外型–柜門關閉時IP55，柜門打開時IP20；
室內儀表箱/盤/柜 ：戶內型–柜門關閉時IP41，柜門打開時IP20；
室外儀表 ：IP65
二、 儀表柜柜體和配線的規定
1. 儀表盤/柜/箱的鎖與鑰匙

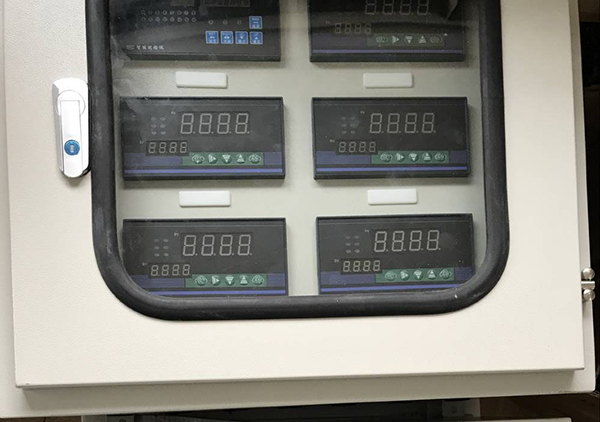

所有的儀表盤/柜/箱的鎖與鑰匙為仿威圖柜型式，統一采用******通行的標準規格，所有的鑰匙通用，參考型式如下圖。
室外儀表箱/盤/柜 ：戶外型–柜門關閉時IP55，柜門打開時IP20；
室內儀表箱/盤/柜 ：戶內型–柜門關閉時IP41，柜門打開時IP20；
室外儀表 ：IP65
二、 儀表柜柜體和配線的規定
1. 儀表盤/柜/箱的鎖與鑰匙
所有的儀表盤/柜/箱的鎖與鑰匙為仿威圖柜型式，統一采用******通行的標準規格，所有的鑰匙通用，參考型式如下圖。
2. 金屬柜體采用優質冷軋富鋁鋅鋼板，板厚2mm以上，柜體表面采用酸洗、靜電噴涂技術，防腐年限期不少于10年。防護等級***低要求：戶外型–柜門關閉時要求IP55，柜門打開時要求IP20；戶內型–柜門關閉時要求IP31，柜門打開時要求IP20。
3. 電纜比須由盤柜底部進線,墻掛式控制箱電纜進線孔采用防護等級為IP55以上的電纜格蘭頭固定及密封，要求一根電纜一個孔一個格蘭頭，不允許多根電纜穿過一個入孔。
4. 柜體顏色和柜體標識：柜體上所用的標識要用中英文兩種文字標識。在每個柜體的前面左上角應用壓克力牌標識設備編號，字體采用“宋體” 和“英文Arial”字體，黑底白字。大小根據控制柜的大小而不同，要求字牌大小和字體大小同柜體整體上看比較協調。盤柜面上的轉換開關、指示燈、回路編號等標識應清楚不易脫落。
5. 電纜顏色規定如下：
| 電線/導體 | 顏色 | 縮寫 | |
| 3相動力回路(外絕緣層) | |||
|
電纜絕緣層
|
黑色+紅色 | bk+rd | |
|
R
|
紅色 | rd | |
|
S
|
白色 | wh | |
|
T
|
藍色 | bu | |
|
N線
|
黑色 | bk | |
|
PE線
|
綠色/****** | gn/ye | |
| 230交流控制電源(注：盤內配線***小截面須***≥1.5mm2) | |||
|
相線
|
棕色 | br | |
|
N線
|
紫色 | vi | |
| 直流控制電源（注：24 VDC電源配線***小截面須***≥0.75mm2） | |||
|
DC+
|
紅色 | rd | |
|
DC-
|
藍色 | bu | |
|
控制電纜：
1. PVC/PVC；
2. 每根電纜3-50芯；
3. 每根芯線直徑不小于0.75mm并印制線號區分標記；
|
|||
| 低壓控制電纜（外絕緣層） | 黑色 | bk | |
| 控制儀表電纜（外絕緣層） | 黑色 | bk | |
6. 導線的兩端采用銅質冷壓接線片，嚴禁使用單股實芯導線直接連接或冷壓連接。所有導線編號用英文-數字編寫，編號用異型管或白塑料管打印而成,或使用標準套號，其字跡須***清楚不掉色，嚴禁使用手寫方式。
7. 接線端子序號應正確、清楚，不易脫落。不允許電纜直接接到元器件上的接線端子處，須***使用接線端子。柜外導線須***經過盤柜下部的端子連接。盤柜應預留10%的備用控制端子。
8. 柜內元器件的標識如：要求柜內元器件須***帶有同圖紙上相同的標識。標簽須***使用打印的并且不易褪色的材料。在盤柜的（鋼質）銘牌上須***包含（但不限于）的信息：制造廠名稱、制造日期、出廠編號、盤柜的主要技術參數、盤柜的位號（由買方提供）等。
9. 控制箱內元器件選擇如：端子選用PHOENIX、魏德米勒；開關電源（SITOP系列）選用西門子；單相24V電源；輸入電壓230VAC，50Hz。
上一篇：無
下一篇：巡檢儀控制箱
