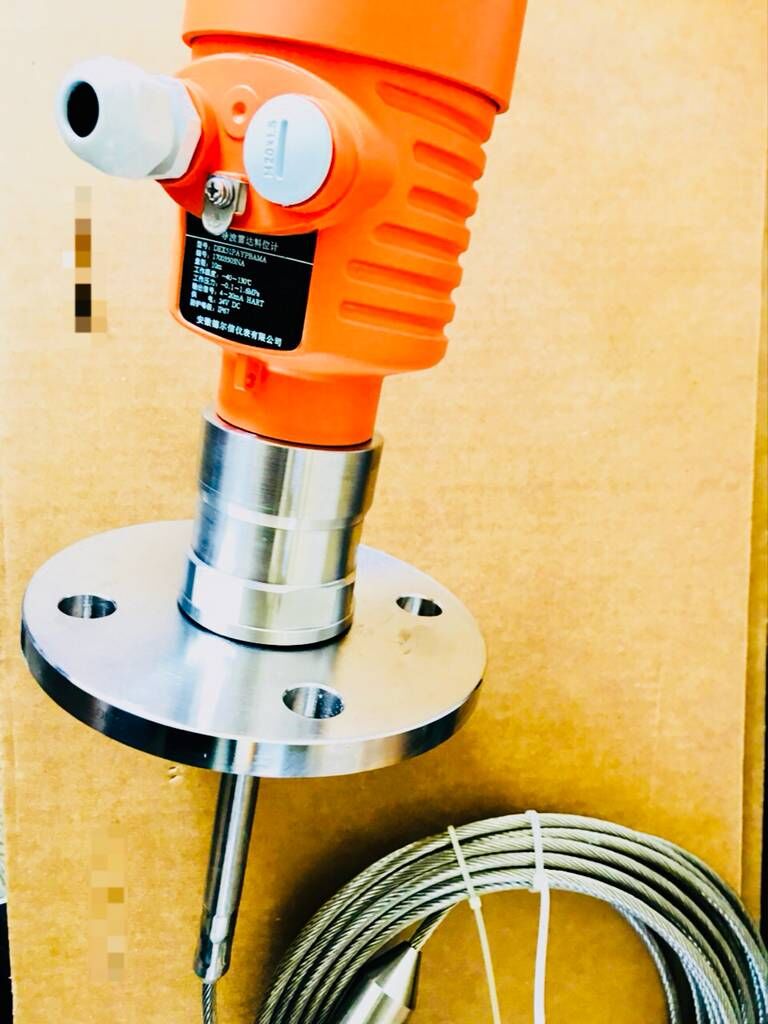

特　　征：　　　　帶散熱的導波雷達天線。

應　　用：　　　　液體測量，高溫高壓工況，復雜過程條件。

zui大量程：　　　　纜：30m/棒：6m

測量精度：　　　　±10mm

過程連接：　　　　G1½A/G2A/1½NPT

探測組件材料：　　不銹鋼316L /陶瓷

纜／棒直徑：　　　Φ4mm、Φ6mm/Φ10mm

過程溫度：　　　　-40…260°C

過程壓力：　　　　-1.0…40bar

信號輸出：　　　　兩線制 4…20mA/四線制/HART



特　　征：　多種天線，抗結露、結晶、掛料、粉塵，波束集中?？朔?G雷達天線，易堵、

　　　　　　尺寸大、發射角大、測量不準確、測量距離短等缺點。

應　　用：　散裝物位測量的較佳選擇，適用于水泥、電力、鋼鐵行業中大量程、高粉塵、高

　　　　　　溫、低介電常數介質的測量。

zui大量程：　70m

測量精度：　±15mm

天線材料：　(T型)不銹鋼316L喇叭/PTFE振子

　　　　　　(V型)不銹鋼316L/PTFE振子

　　　　　　(W型)不銹鋼316L/PTFE振子

天線結構：　(T型)尖錐形振子，防凝結物差

　　　　　　(V型)錐面振子，防凝結物

　　　　　　(W型)拋物面天線，4度開角

過程溫度：　(T型)(-40～200)°C

　　　　　　(V型)(-40～200)°C

　　　　　　(W型)(-40～200)°C　

過程壓力：　(T型)(-0.1～4)MPa

　　　　　　(V型)(-0.1～0.3)MPa

　　　　　　(W型)(-0.1～4)MPa

頻率范圍：　26GHz

信號輸出：　(4～20)mA/HART

電　　源：　兩線制/四線制





DEX58/56系列     詳細選型：

P   標準型（非防爆）

I   本安型（Exia IIC T6）

C   本安型+船用許可證（準備中）

G   本安型+隔爆型（Exd [ia]ia IIC T6）

天線型式/材料

B   (T型)喇叭天線Φ48mm/不銹鋼316L

C   (T型)喇叭天線Φ78mm/不銹鋼316L

H   (T型)喇叭天線Φ98mm/不銹鋼316L

I   (T型)喇叭天線Φ98mm(加長）/不銹鋼316L

J   (T型)喇叭天線Φ123mm/不銹鋼316L

K   (S型)喇叭天線Φ98mm/PP/帶PTFE罩

L   (S型)喇叭天線Φ98mm(加長）/PP/PTFE罩

M   (V型)喇叭天線Φ98mm/不銹鋼316L/PTFE罩

N   (V型)喇叭天線Φ98mm(加長）/不銹鋼316L/PTFE罩

P   (V型)喇叭天線Φ123mm/不銹鋼316L/PTFE罩

Q   (W型)拋物面天線Φ195mm/不銹鋼316L

R   (W型)拋物面天線Φ246mm/不銹鋼316L

X   特殊定制

過程連接/材料

GP  (H)螺紋  G1½A/不銹鋼316L

GA  (H)螺紋  1½NPT/不銹鋼316L

GB  (G)螺紋  G1½A/PP

GC  (J)螺紋  G1½A/不銹鋼316L/溫度(-60～250)℃

GD  (K)螺紋  G1½A/不銹鋼316L/溫度(-60～400)℃、壓強40MPa

GE  (I)螺紋  G1½A/不銹鋼316L(帶吹掃）

GX  特殊定制

密封/過程溫度

2  Viton(-60～150)℃

3  Kalrez(-60～250)℃

4  石墨(-60～400)℃

電子組件

B   (4～20)mA/HART兩線制

C   (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制

D   (198～242)V AC/HART四線制

外殼/防護等級

A   鋁/IP67

B   塑料/IP66

D   鋁兩腔/IP67

G   不銹鋼316L/IP67

電纜進線

M   M20x1.5

N   ½NPT

現場顯示/編程

A  帶

X  不帶

注: 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）

    只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”

    電子組件及“D”型外殼; 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.
